扭力扳手校準操作規程
文章出處:
人氣：發表時間：2015-09-24 16:38
扭力扳手在使用一段時間以后，都要定期對扭力扳手進行校準，因為扭力扳手沒有定期進行校準，會發現測量結果不***，而在生產中的產品的質量就會受到影響，同時，也會導致工作效率下降。所以扭力扳手的精度是非常重要的。為此，在這里扭力扳手小編給大家總結了扭力扳手校準操作規程。我們一起來學習下吧。
1. 扭力扳手校準準備工作
1.1使用前先將扭矩儀固定在墻壁上或固定在水平臺上；
1.2將扭矩儀的電源線接上220V電源，打開電源開關，預熱20分鐘；
2 . 扭力扳手定期校準
2.1各類扭力扳手的校準時間為6個月;
2.2指針式扭力扳手
2.2.1根據被檢扭力扳手的聯接方頭尺寸，選擇合適的聯接頭插入傳感器的方孔內，將扭矩儀的常態、峰值開關打至常態，此時扭矩儀具有跟蹤顯示功能，旋轉調零電位器調至零點，裝上被檢扭力扳手(能調零的扭力扳手插入前應先對零)。注意：插入扳手后，在沒有加力前扭矩儀會顯示一定值，此值是由扭力扳手的自重產生的，不能再消除；
2.2.2手握扭力扳手的手柄部位，沿垂直方向緩慢扳動扭力扳手，均勻檢測三個點，逐點觀察扭矩儀所顯示的扭矩值，并重復3遍。按下列公式計算出示值相對誤差(Q)和示值相對變動值(B)，并將結果填寫在《扭力扳手校準記錄表》中： Q=M―MM×*** B=Mmax―MminM×*** 式中：M-----檢測點的扭矩值 M ---三次顯示扭矩的算術平均值 Mmax----檢測三次顯示扭矩的***大值 Mmin----檢測三次顯示扭矩的***小值
2.2.3校準判定
2.2.3.1在Q的***對值≤10%且B值≤10%時,扭力可正常使用;
2.2.3.2在Q的***對＞10%或B值＞10%的情況下應對扭力扳手進行維修調整;調整后仍達不到要求的扭力扳手應給予報廢處理;
2.3預置式扭力扳手
2.3.1根據被檢扭力扳手的聯接方頭尺寸，選擇合適的聯接頭插入傳感器的方孔內，將扭矩儀的常力儀具有峰值保持功能，此后按下復位健(清除前一次的峰值)，旋轉調零電位器調至零點,裝上被檢扭力扳手;
2.3.2手握扭力扳手的手柄垂直緩慢加力，均勻檢測三個點,待聽到咔嚓聲響停止加力，此時扭矩儀顯示的數值即為測得值,并重復三遍（每次重復檢測前，必須將扳手拿下來，再按復位鍵），按2.1.2中的方法計算出示值相對誤差(Q)和示值相對變動值(B)。注意：檢定扭力扳手時，加力一定要均勻緩慢，否則扭力扳手的力矩相差很大;
2.3.3校準判定按2.1.3條款執行;
3. 扭力扳手作業驗證校準
3.1作業驗證頻次按相關作業指導書執行;
3.2校準操作方法按以上條款執行;
3.3根據作業指導書扭矩要求規范上下限的中間值設置扭力扳手的檢測點,觀察扭矩儀示的值(重復三遍)是否在扭矩要求規范內,如果不在規范內,調整扭力扳手的檢測點,直至扭矩儀顯示的值(重復三遍)在扭矩要求規范內,此時的檢測點值即為擰緊螺母時扭力扳手所需達到(或設定)值,并在作業準備驗證記錄表(如《裝配記錄卡》)中記錄檢測點值和扭矩儀對應的顯示值。
以上是扭力扳手小編為大家總結了扭力扳手校準操作規程，如有不懂的，可致電我司，我司相關工作人員為您解答，上海鑄衡有限公司自成立以來， 一直專注于扭力扳手工具的開發和研究，提供優質的扭力扳手于裝配工具以及相關的校準服務。
指針式扭力扳手圖片

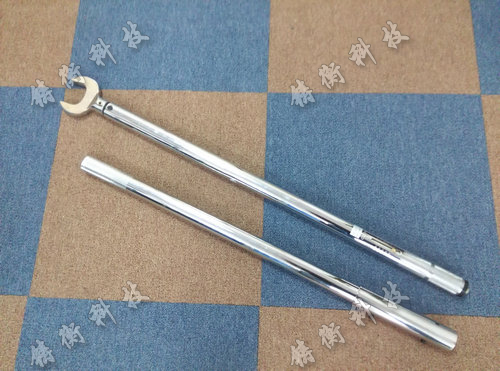

預置式扭力扳手圖片
