外夾式超聲波流量計,SGTF1100-EC時差外夾式超聲波流量計

上海鑄衡廠家生產的SGTF1100-EC時差管外夾裝式超聲波流量計采用時差式工作原理，傳感器管外安裝，無需截流，斷管，安裝快捷，檢定維修方便。大中小三對傳感器幾乎可以測量常見的不同口徑的管道。另外，它還配備有可選配的熱(冷)量計量功能，可執行完整的熱量分析。由于其安裝快捷，簡單易操作的特性，是生產監測、水平衡調試、熱網平衡調試、節能監測的理想流量測量儀表產品。

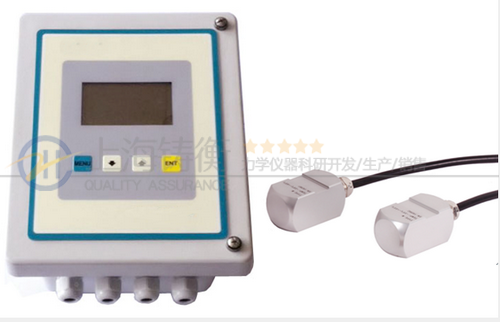

外夾式超聲波流量計圖片

一、特點：

1. 四行顯示，可以在一個屏幕上顯示流速、瞬時流量、累積流量和儀表運行狀態。

2. 非接觸式管外安裝，無需截流，斷管。

3. 可測流體溫度范圍 -35℃~200℃。

4. 內置數據記錄儀，內置數據累積器，另外數據儲存器可選。

5. 配接溫度傳感器，可實現熱量測量。

6. 選用不同型號的傳感器，可實現口徑D N20 ~ D N 6 0 0 0 m m 管道流量的測量。

7. 從 0.01 m/s 到 12 m/s 雙向流速測量. 織夢內容管理系統

外夾式超聲波流量計

外夾式超聲波流量計,SGTF1100-EC時差外夾式超聲波流量計

二、應用:

本廠外夾式超聲波流量計適合測量密閉滿管中的相對純凈的液體，也適合測量帶一定顆粒或氣泡的液體。廣泛應用于供排水 ,空調暖通,建筑節能,石油化工,冶金等領域。。。

內容來自dedecms

性能指標:
變送器

測量原理	超聲波時差
可測流速范圍	0.01 - 12 m/s,雙向測量
分辨率	0.25mm/s
重復性	0.20%
精度	±1.0% R （流速>0.3 m/s);±0.003 m/s （流速<0.3 m/s）
響應時間	0.5s
靈敏度	0.003m/s
阻尼	0-99s(用戶一表內可設置)
可測流體	相對純凈或有少量顆粒或者氣泡的液體，濁度 <10000 ppm
供電	AC: 85-265V DC: 24V/500mA
安裝方式	壁掛
防護等級	IP66
操作溫度	-20℃ 至 +60℃
殼體材料	玻璃鋼
顯示	4X8C中文或者4X16英文，有背光
測量單位	米，英尺，立方米，升，立方英尺，加侖，油桶等，客戶任選
通訊輸出	4~20mA,OCT,繼電器, RS232, RS485 (Modbus),數據存儲,GPRS
熱計量功能	單位GJ，KWh 可選
安全	鍵盤鎖，系統鎖

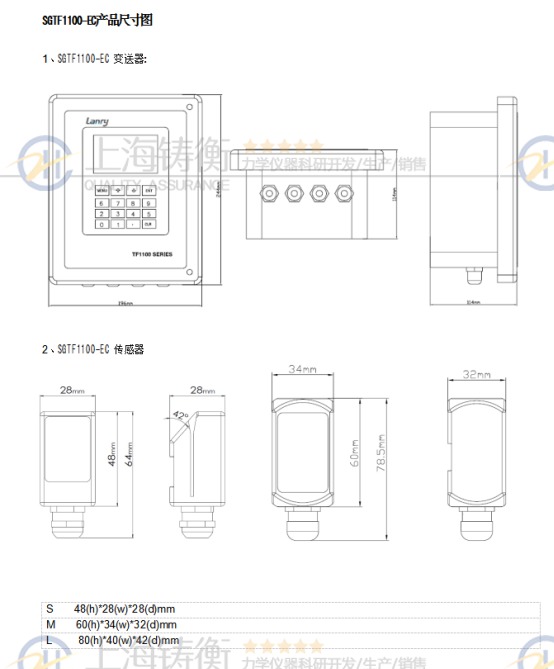

尺寸	244196114mm
重量	2.4kg

傳感器 本文來自織夢

防護等級	標準IP65. IP67, IP68 可選
流體溫度	標準傳感器: -35℃~85℃，短時間內可測溫度可達120℃
流體溫度	高溫傳感器: -35℃~200℃，短時間內可測溫度可達 250℃
可測管道	S型（20-50mm）；M 型（40-1000mm）；L型（1000-6000mm）
傳感器尺寸	S 48(h)28(w)28(d)mm
	M 60(h)34(w)32(d)mm
	L 80(h)40(w)42(d)mm
傳感器材料	鋁合金（標準溫度傳感器）, 高溫傳感器（Peek）
溫度傳感器	PT1000
線纜長度	標配 10m，其他長度可聯系廠商織夢內容管理系統
